Warum ist die zuverlässige Qualität von 6063-Aluminium-Strangpressteilen so wichtig?

Are inconsistent profiles or surface finish issues causing headaches in your assembly line? I understand how frustrating it is when aluminum extrusion parts don’t meet expectations, leading to delays.

Zuverlässige Aluminium-Strangpressteile sind absolut entscheidend, denn das Verfahren ermöglicht komplexe Querschnitte und hervorragende Oberflächengüten zu wettbewerbsfähigen Kosten. Für mein Unternehmen, ALUT, gewährleistet die gleichbleibende Qualität dieser Teile, dass unsere Kunden Komponenten erhalten, die sich nahtlos in ihre Endprodukte einfügen.

Die Wahl des richtigen Profils ist nur der Anfang. Im Folgenden erfahren Sie mehr über die Herstellung dieser vielseitigen Komponenten, ihre Vorteile, die besten Materialien und die Präzision, die Sie erwarten können.

Wie werden eigentlich Aluminium-Strangpressteile hergestellt?

Haben Sie sich jemals gefragt, wie diese komplexen Aluminiumformen so gleichmäßig geformt werden? Es mag wie Magie erscheinen, aber ich versichere Ihnen, es ist ein präziser technischer Prozess, den wir täglich beherrschen.

Mein Team stellt Aluminium-Strangpressteile her, indem es einen Knüppel aus einer Aluminiumlegierung erhitzt und ihn mit einer leistungsstarken Hydraulikpresse durch eine speziell geformte Matrize presst. Bei diesem Verfahren entstehen lange Profile mit einem gleichmäßigen Querschnitt, die dann auf die gewünschte Länge zugeschnitten werden.

The manufacturing of aluminum extrusion parts is a fascinating and efficient process. It’s central to producing many components we see every day, from window frames to complex heat sinks. Let’s break down the steps involved in more detail.

Das Kernextrusionsverfahren

1. Entwurf und Vorbereitung der Matrize: Everything starts with the die. This is usually a hardened steel tool with an opening precisely shaped to match the desired final cross-section of the aluminum extrusion parts. Designing and manufacturing the die requires significant expertise, considering material flow and potential distortions. For complex profiles, multiple dies might be needed.

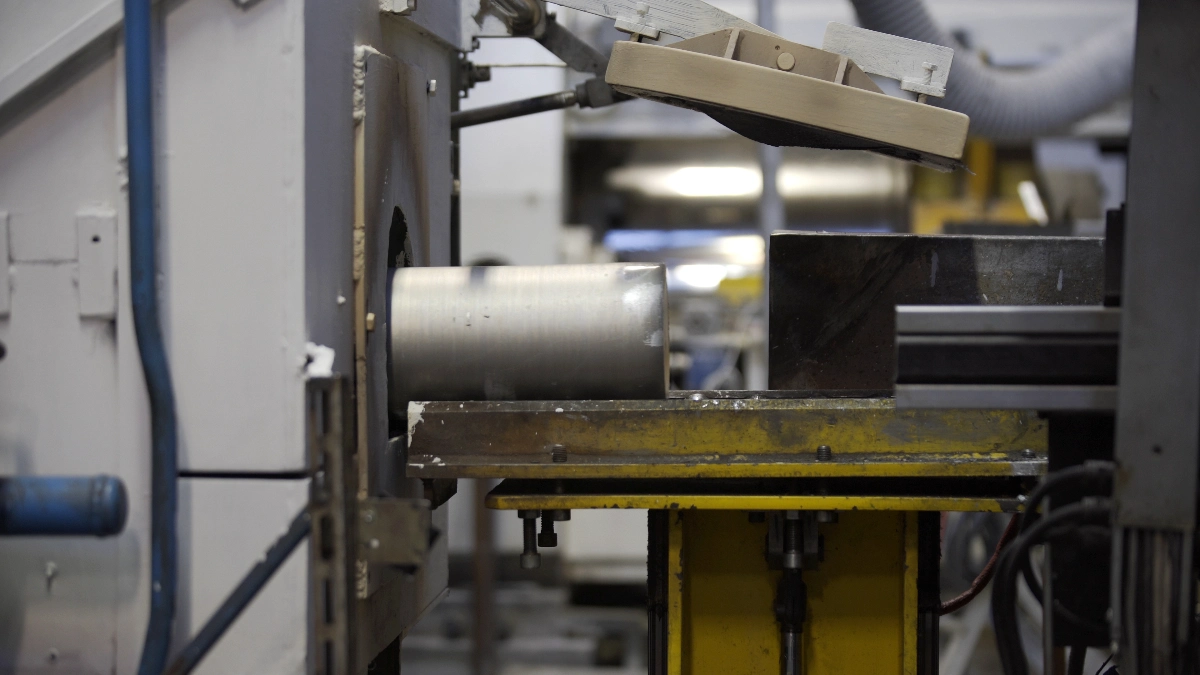

2. Knüppelvorbereitung: Ein massiver zylindrischer Block aus einer ausgewählten Aluminiumlegierung, ein so genannter Knüppel, wird erhitzt. Er wird nicht geschmolzen, sondern auf eine bestimmte Temperatur erhitzt (in der Regel zwischen 350°C und 500°C, je nach Legierung), bei der er weich und formbar wird, wie sehr fester Ton. Die richtige Erhitzung ist entscheidend für einen reibungslosen Strangpressprozess und gute Materialeigenschaften.
3. Strangpressen: Der erhitzte Knüppel wird in den Behälter der Strangpressen gelegt. Ein leistungsstarker Hydraulikzylinder übt einen enormen Druck (zwischen 100 und über 15.000 Tonnen) auf die Rückseite des Knüppels aus. Dadurch wird das erweichte Aluminium durch die Öffnung(en) in der Matrize gepresst. Das Aluminium tritt auf der anderen Seite als durchgehendes Profil mit der genauen Querschnittsform der Matrizenöffnung aus. Stellen Sie sich das so vor, als würden Sie Zahnpasta aus einer Tube pressen, allerdings unter viel höherem Druck und höherer Temperatur.
4. Kühlung: As the aluminum extrusion parts profile emerges from the die, it’s guided onto a runout table. It’s then cooled, often using water baths or fans. The cooling rate is carefully controlled because it affects the final metallurgical properties (like strength and hardness) of the aluminum.
5. Dehnen: Nach dem Abkühlen ist das lange Strangpressprofil noch etwas weich und kann einige innere Spannungen oder kleinere Verdrehungen aufweisen, die vom Prozess herrühren. Es wird auf eine Streckmaschine gebracht. Greifer an beiden Enden ziehen das Strangpressprofil gerade und richten die innere Struktur des Materials aus, wodurch Spannungen abgebaut werden und die erforderliche Geradheit der Abmessungen erreicht wird.
6. Schneiden: The straightened extrusion, which can be very long (sometimes over 100 feet), is transferred to a finish saw table. Here, it’s cut into the specific lengths required for the final aluminum extrusion parts.

Vorgänge nach der Extrusion

Often, the process doesn’t end after cutting. Many aluminum extrusion parts require further processing:

• Wärmebehandlung (Alterung): Einige Aluminiumlegierungen (wie die 6xxx-Serie) erhalten ihre volle Festigkeit durch eine Wärmebehandlung nach dem Strangpressen und Strecken. Dabei werden die Teile für eine bestimmte Zeit bei einer kontrollierten Temperatur in Öfen gelagert.
• Fabrikation: Die Teile müssen möglicherweise zusätzlich bearbeitet (Löcher bohren, Schlitze fräsen), gebogen, gestanzt oder geschweißt werden.
• Oberflächenveredelung: Gängige Oberflächenbehandlungen sind Eloxieren (erzeugt eine harte, korrosionsbeständige Oxidschicht, kann eingefärbt werden), Pulverbeschichten (erzeugt eine haltbare Lackschicht) oder mechanische Oberflächenbehandlungen (wie Bürsten oder Polieren).

Understanding this process helps clarify why aluminum extrusion parts are so effective for creating specific, consistent shapes.

Was sind die Vorteile der Verwendung von Aluminium-Strangpressteilen?

Sie suchen nach einer kostengünstigen Möglichkeit, komplexe Formen mit guter Festigkeit zu schaffen? Ich arbeite oft mit Kunden zusammen, die nach leichten und dennoch haltbaren Lösungen für ihre Entwürfe suchen.

Meiner Meinung nach liegen die Hauptvorteile von Aluminium-Strangpressteilen in der Flexibilität bei der Gestaltung komplexer Formen, dem ausgezeichneten Verhältnis von Festigkeit zu Gewicht, der inhärenten Korrosionsbeständigkeit und der Kosteneffizienz, insbesondere bei kundenspezifischen Profilen. Diese Vorteile machen sie ideal für viele Anwendungen.

The aluminum extrusion process offers a unique combination of advantages that make aluminum extrusion parts highly desirable for a wide range of industries and applications. Let’s explore these benefits, which are crucial considerations for purchasing managers and product developers.

Entwurfsflexibilität und Komplexität

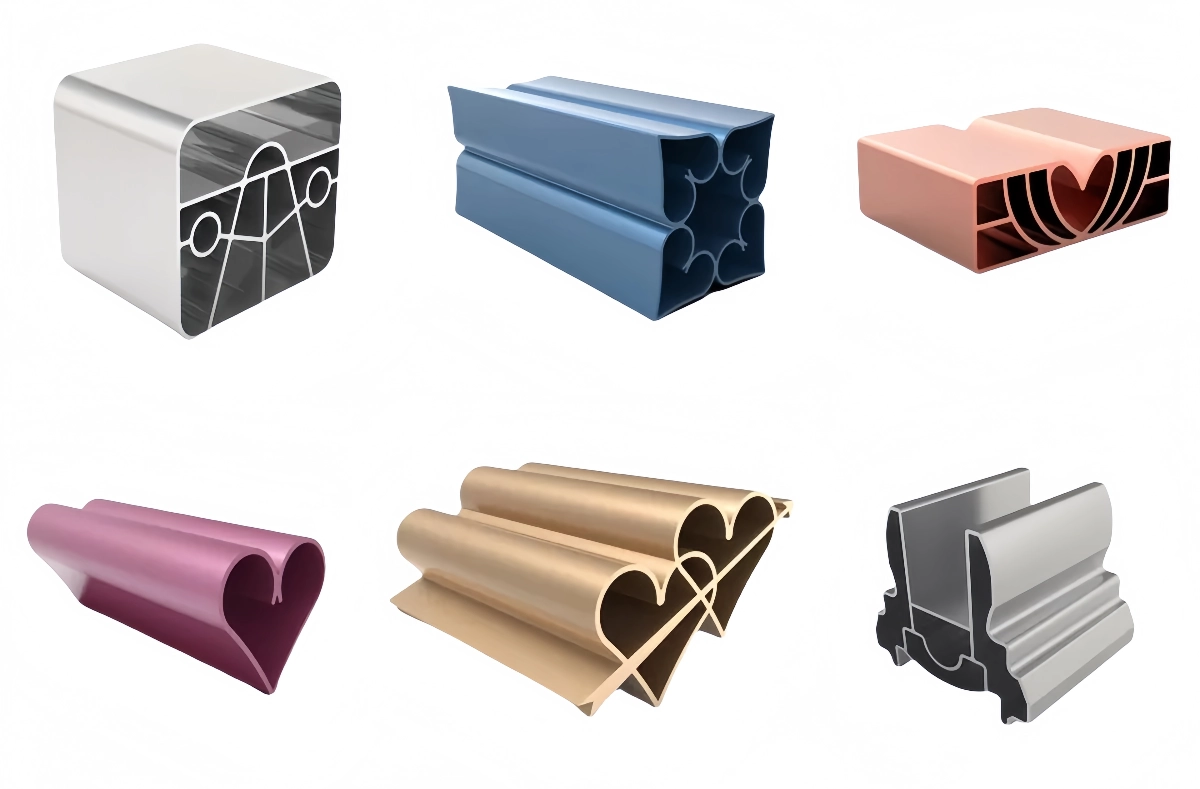

This is perhaps the most significant advantage. Extrusion allows designers to create very intricate and complex cross-sectional shapes that would be difficult or much more expensive to produce using other methods like machining or casting. Features like T-slots, screw bosses, snap-fit joints, and integrated heat sink fins can be designed directly into the profile. This ability to consolidate multiple functions into a single part can simplify assembly and reduce the total number of components needed in a product, leading to cost savings. Many aluminum extrusion parts are designed specifically to make assembly easier.

Ausgezeichnetes Verhältnis von Stärke zu Gewicht

Aluminum is naturally lightweight, about one-third the density of steel. However, through alloying and heat treatment (common with extruded parts, especially 6xxx series alloys), it can achieve impressive strength. This high strength-to-weight ratio makes aluminum extrusion parts ideal for applications where reducing weight is critical without sacrificing structural integrity. Think about transportation (cars, trains, aircraft), building structures, and even portable equipment. Less weight often translates to better fuel efficiency, easier handling, and lower shipping costs.

Inhärente Korrosionsbeständigkeit

Aluminum naturally forms a thin, tough layer of aluminum oxide on its surface when exposed to air. This layer protects the metal from further oxidation and corrosion in many environments. This makes aluminum extrusion parts very durable and low-maintenance. For enhanced protection, especially in harsh environments, or for decorative purposes, finishes like anodizing or powder coating can be easily applied to the extruded profiles.

Kosten-Wirksamkeit

While the initial cost of creating a custom extrusion die can be significant (ranging from hundreds to thousands of dollars depending on complexity), the cost per piece for the aluminum extrusion parts themselves becomes very economical once the die is made, especially for medium to high production volumes. The process is relatively fast, uses material efficiently (less waste compared to subtractive methods like machining), and the tooling often lasts for very long production runs. This makes extrusion highly competitive for producing custom linear components.

Andere bemerkenswerte Vorteile

• Oberfläche: Durch die Extrusion wird in der Regel eine glatte, ästhetisch ansprechende Oberfläche erzeugt, die sich oft ohne zusätzliche Behandlung für Endprodukte eignet.
• Wärmeleitfähigkeit: Aluminum conducts heat well, making aluminum extrusion parts excellent choices for heat sinks and other thermal management applications.
• Elektrische Leitfähigkeit: Aluminium ist auch ein guter elektrischer Leiter.
• Wiederverwertbarkeit: Aluminium kann wiederholt recycelt werden, ohne seine Qualität zu verlieren, was es zu einer umweltfreundlichen Materialwahl macht.

These combined benefits explain why aluminum extrusion parts are so prevalent across industries like construction, automotive, electronics, machinery, and consumer goods.

Welche Legierungen eignen sich für die Herstellung von Aluminium-Strangpressteilen?

Die Wahl der falschen Aluminiumlegierung kann zu Leistungsproblemen oder unnötigen Kosten führen. Ich weiß, dass die Auswahl des richtigen Materials entscheidend ist, um die Designanforderungen effektiv zu erfüllen.

Nach meiner Erfahrung bei der Herstellung von Aluminium-Strangpressteilen werden die Legierungen der Serie 6xxx, insbesondere 6063 und 6061, aufgrund ihrer hervorragenden Strangpressbarkeit, guten Festigkeit, Korrosionsbeständigkeit und Endbearbeitungseigenschaften am häufigsten verwendet. Andere Legierungen werden für spezielle Anforderungen verwendet.

Während viele Aluminiumlegierungen kann be extruded, a few stand out as particularly well-suited for producing aluminum extrusion parts due to their combination of physical properties and behavior during the extrusion process itself. The 6xxx series (alloys containing magnesium and silicon) dominates the extrusion market.

Die Serie 6xxx: Die Arbeitspferde der Extrusion

Diese Legierungen bieten die beste Kombination aus Strangpressbarkeit, Festigkeit, Korrosionsbeständigkeit und Akzeptanz von Nachbehandlungen.

• Alloy 6063 (The “Architectural Alloy”): This is arguably the most popular extrusion alloy globally.
  • Eigenschaften: Bekannt für seine hervorragende Strangpressbarkeit (ermöglicht komplexe Formen und dünne Wände), sehr gute Oberflächengüte, hervorragende Korrosionsbeständigkeit und gute Anodisierbarkeit. Seine Festigkeit ist mäßig.
  • Anwendungen: Widely used for architectural applications like window frames, door frames, curtain walls, railings, and trim. Also common in furniture, lighting fixtures, and electrical enclosures where a high-quality finish is important. Many standard Widely used faluminum extrusion parts profiles are made from 6063.
• Legierung 6061: Eine etwas stärkere und vielseitigere Legierung als 6063. Eine etwas stärkere
  • Eigenschaften: Bietet eine höhere Festigkeit als 6063, gute Bearbeitbarkeit, gute Schweißbarkeit und gute Korrosionsbeständigkeit. Seine Strangpressbarkeit ist gut, wenn auch im Allgemeinen nicht ganz so einfach wie 6063 für extrem komplexe Formen. Reagiert gut auf eine Wärmebehandlung zur Erhöhung der Festigkeit.
  • Anwendungen: Used extensively in structural applications, machine frames, base plates, transportation components (truck bodies, marine craft), high-pressure applications, and general-purpose aluminum extrusion parts where higher strength is needed.
• Andere 6xxx-Legierungen (z. B. 6005, 6082): Diese bieten Variationen in Bezug auf Festigkeit, Extrudierbarkeit und andere Eigenschaften, die oft für bestimmte strukturelle oder technische Anforderungen ausgewählt werden. 6005A wird zum Beispiel häufig für Schienenanwendungen verwendet.

Andere Legierungsserien für spezifische Anforderungen

While less common than the 6xxx series for general aluminum extrusion parts, other alloys are extruded for specific properties:

• Serie 1xxx (Reinaluminium): Sehr hohe Korrosionsbeständigkeit und elektrische Leitfähigkeit, aber geringe Festigkeit. Wird hauptsächlich für elektrische Leiter oder chemische Anwendungen verwendet. Die Extrudierbarkeit ist ausgezeichnet.
• Serie 3xxx (Mangan-Legierungen): Mäßige Festigkeit, gute Verformbarkeit und gute Korrosionsbeständigkeit. Die Legierung 3003 wird manchmal für Wärmetauscher extrudiert.
• Serie 5xxx (Magnesium-Legierungen): Gute Korrosionsbeständigkeit (insbesondere in Meeresumgebungen) und gute Schweißbarkeit. Die Festigkeit variiert. Kann schwieriger zu extrudieren sein als die Serie 6xxx. Wird in der Schifffahrt und im Transportwesen verwendet.
• Serie 7xxx (Zinklegierungen): Bieten die höchste Festigkeit unter den Aluminiumlegierungen (z.B. 7075), können aber schwieriger und kostspieliger zu strangpressen sein und haben möglicherweise eine geringere Korrosionsbeständigkeit. Wird für Hochleistungsanwendungen wie Luft- und Raumfahrt oder Sportartikel verwendet, bei denen ein maximales Verhältnis von Festigkeit zu Gewicht entscheidend ist.

Die folgende Tabelle gibt einen Überblick über die gängigsten Strangpresslegierungen:

Selecting the right alloy is a critical step in designing effective aluminum extrusion parts. At ALUT, we work closely with clients to match the alloy to their application’s demands.

Wie genau sind Aluminium-Strangpressteile?

Sind Sie besorgt über die Maßhaltigkeit Ihrer Baugruppe? Toleranzen sind wichtig, und ich weiß, dass die Lieferung von Teilen, die nicht passen, zu erheblichen Problemen und Verzögerungen für die Käufer führt.

Aluminium-Strangpressteile sind in der Regel genau, mit Standardtoleranzen von etwa ±0,008 bis ±0,020 Zoll pro Zoll Abmessung, je nach Komplexität und Größe der Form. Das Strangpressen ist zwar nicht so präzise wie die CNC-Bearbeitung, bietet aber für viele Anwendungen eine gute Konsistenz.

Accuracy in the context of aluminum extrusion parts refers to how closely the dimensions and shape of the final part match the original design specifications. Understanding typical extrusion tolerances is essential for designers and purchasing managers to ensure the parts will function correctly in their intended application.

Faktoren, die die Extrusionsgenauigkeit beeinflussen

Mehrere Faktoren, die mit dem Strangpressverfahren zusammenhängen, beeinflussen die endgültigen Maßtoleranzen:

• Formgebung und Verschleiß: Die Präzision der Matrizenöffnung ist von grundlegender Bedeutung. Da sich die Matrize mit der Zeit durch Hitze und Druck abnutzt, können sich die Abmessungen allmählich ändern. Erfahrene Formenbauer berücksichtigen die zu erwartende Abnutzung und das Materialverhalten.
• Extrusionstemperatur: Aluminium dehnt sich bei Erwärmung aus und zieht sich bei Abkühlung zusammen. Eine konsequente Kontrolle der Knüppeltemperatur, der Strangpressgeschwindigkeit und der Abkühlungsrate ist für die Aufrechterhaltung der Dimensionsstabilität unerlässlich. Eine ungleichmäßige Abkühlung kann zu Verwerfungen oder Verformungen führen.
• Legierung Typ: Verschiedene Aluminiumlegierungen verhalten sich beim Strangpressen und Abkühlen leicht unterschiedlich, was sich auf die endgültigen Abmessungen auswirkt. Bei härteren Legierungen kann es schwieriger sein, enge Toleranzen einzuhalten.
• Komplexität und Größe des Profils: Größere, komplexere Profile mit dünnen Wänden oder unausgewogenen Formen sind im Allgemeinen schwieriger in engen Toleranzen zu halten als einfachere, symmetrischere Formen. Auch Wanddickenschwankungen können auftreten.
• Dehnen: Das Recken korrigiert zwar größere Geradheitsfehler, kann aber die Querschnittsabmessungen leicht verändern. Dies muss berücksichtigt werden.
• Messmethoden: Die Art und Weise, wie Toleranzen gemessen und in der Zeichnung definiert werden, ist ebenfalls wichtig für eine klare Kommunikation zwischen dem Konstrukteur und dem Extruder.

Standard-Extrusionstoleranzen

Industry standards, such as those published by The Aluminum Association in North America or relevant EN standards in Europe, define typical achievable tolerances for aluminum extrusion parts. These standards provide guidelines for variations in dimensions like:

• Querschnittsabmessungen (Breite, Höhe, Wandstärke)
• Geradheit (Abweichung von einer geraden Linie über eine Länge)
• Verdrehung (Winkelabweichung entlang der Länge)
• Ebenheit (für ebene Oberflächen)
• Winkligkeit (Abweichung von vorgegebenen Winkeln)

Die Toleranzen werden häufig als Plus-/Minus-Werte angegeben (z. B. ±0,15 mm oder ±0,006 Zoll) und hängen häufig von der spezifischen Abmessung, der Komplexität der Form und der Position auf dem Profil ab. Die Toleranzen werden oft als Plus-/Minuswerte ausgedrückt (z. B. ±0,15 mm oder ±0,006 Zoll) und hängen häufig von der spezifischen Abmessung, der Komplexität der Form und der Position auf dem Profil ab. Zum Beispiel sind die Toleranzen für die Wanddicke in der Regel enger t

Hier ist ein vereinfachte Darstellung of typical tolerance ranges for standard aluminum extrusion parts (always refer to official standards for specific applications):

Erzielung engerer Toleranzen

Während Standardtoleranzen für viele Anwendungen geeignet sind, lassen sich manchmal engere "Präzisionstoleranzen" erreichen für Aluminium-Strangpressteileaber in der Regel zu höheren Kosten. Dies erfordert:

• Präzisere Werkzeugherstellung.
• Strengere Prozesskontrollen (Temperatur, Geschwindigkeit).
• Möglicherweise langsamere Extrusionsgeschwindigkeiten.
• Häufigere Inspektion und Wartung der Werkzeuge.

It’s crucial to specify only the level of accuracy truly needed, as demanding unnecessarily tight tolerances significantly increases costs. Often, critical dimensions might be achieved through secondary machining operations after extrusion if extreme precision is required only in specific areas. At ALUT, we discuss tolerance requirements upfront to ensure we meet client needs effectively for their aluminum extrusion parts.

Schlussfolgerung

In summary, aluminum extrusion parts offer fantastic design freedom, strength, and value. Understanding the process, benefits, materials, and accuracy helps you source the best components for your projects. ALUT is here to help.
